@rf ЛЮДИ! ТРАНСФОРМАТОР!
Мне нужен трансформатор. чтоб "из розетки" получить 3в между фазами с отводом по центру. С током до 300 мА. Готов купить, но где - не знаю. У кого нибудь есть идеи?
@uu Чтобы что?
@uu Я нихуя не понял что за блок кушает переменку и зачем она ему.
@L29Ah это вакуумно-флюоресцентный дисплей. Переменку он кушает на разогрев катода, если я правильно понимаю.
@uu Греть электроды электровакуумных приборов похуй чем, лишь бы средняя мощность была какой нужно.

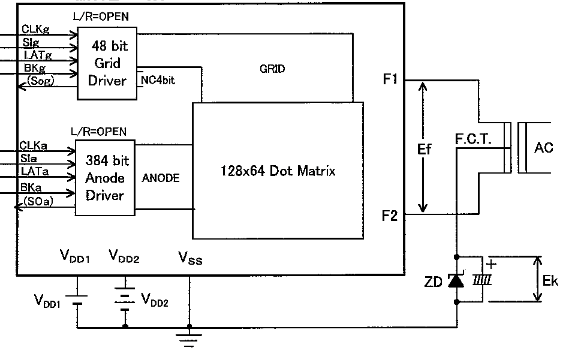

@L29Ah только относительно среднего отвода этого трансформатора еще надо подавать питание дисплея и логики. У меня есть даташит, в нем есть схема подключения. Девайс древний, и очень мне нравится, я не хочу по крайней мере пока делать что то, выходящее за спецификации.
@L29Ah @vovanium так, нет, ок, в пизду спеки, допустим. У вас есть идеи, как это подрубить с импульсником? На накал ту-же мощность подобрать, ок. С остальным что? Просто забиваю на отвод трансформатора? Земля все равно общая.
Мб @kafazen еще чего скажет?..
Ссылка на даташит https://non-euclidean.space/s/B2BfNz3cHCF3ALq
@uu@mastodon.ml @L29Ah@qoto.org @kafazen@indiefedi.party На отвод трансформатора не надо забивать — если будет асимметричное напряжение, может быть неравномерность свечения.
Я так понимаю, там надо сгенерить некий сигнал, например, меандр с уровнями 5 В ± 1,5 В, т. е. 3,5 В — 6,5 В.
Так то, если есть на борту хотя бы 9 В, эти напряжения получить просто — да хоть резисторными делителями с повторителями. Способов получить много, вопрос исключительно в практичности.
В порядке бреда: http://falstad.com/circuit/circuitjs.html?ctz=CQAgjCAMB0l3BWEAmaAOSBmMA2ZAWNATnwWRzHxAUmutoQFMBaMMAKACcQNbkCecFGjRRw8SF0F8R0kJjRVaYCewCGPHFUyQqJbbp7gkrJCom180IjaI14+W3brn4U-fMMeFS8ZO7eXvhU-L7m7ADumiGyvMKiklFoWvLItIqimGlQkTyEqen5jjg5AEp5osVyVbSWDGK10Ai53opyPjlJQqEgHj2JvcEoAioA7MjDIS1DHWMTHcjsYGgQc5Pi4-JttJikMGRk+MijkEQnJRCYUNBKN+wAxnI9OLL91xJOn19E8rBgyGBRsEcKM0JgiMhsFcYHAOI84h0Xpltu94N90T8wNY0KNxggEJhsDhIKM8KiOABJagzNp4bQo-bUXIIGlUFkhAQDdnrOnrfwgJFbKi8jp8KS856vTkodjlbk9BD-dYQCauFBNdVIRrNAAeIFBE0VomSojIEBCVAA8gAza0AZ0YABcADp2gBq7AA9uAIAlwJhFaNVo0-arLiAAGIcb1Kv1gAOA4PXUQq8DzSOLIA
@vovanium Ого, спасибо :) Моих знаний хватает только на какие то базовые вещи, ни во что аналоговое никогда не лез.
А если стоит задача сделать все это максимально компактно и с минимумом элементов?
@vovanium ну как "стоит задача". Хотелось бы)
@uu@mastodon.ml @L29Ah@qoto.org А там 50 Гц надо? Я нарыл даташит на похожий NM12864K, и там указано 10 кГц — 200 кГц.
@uu@mastodon.ml @L29Ah@qoto.org Если импульсный преобразователь ставить, то килогерцы это нормально.
Не все же от сети питаются.
А не поделишься нормальным даташитом? А то я только одностраничный огрызок нашёл.
@vovanium ох. Не вспомню, где взял. Держи так. https://non-euclidean.space/s/B2BfNz3cHCF3ALq @L29Ah
@L29Ah переменка нужна.
