Выносные антенны для FPV-систем — это уже не «аксессуар», а полноценный элемент боевой инфраструктуры связи. Именно они позволяют вынести точку приема или передачи сигнала из радиотени: из блиндажа, кузова техники, под плотной кроной или складками рельефа — туда, где обычная антенна теряет линк.
Ниже — ключевые параметры, которые реально влияют на устойчивость видеоканала и управления.
Поляризация (Polarization)
Базовое правило: поляризация антенны на борту и на выносе должна совпадать.
• RHCP/LHCP (круговая) — основной стандарт для FPV-видео на 5.8 ГГц. Такая схема лучше режет отражения и снижает мультипассинг, особенно в городе, среди металлоконструкций или в лесополосе.
• Linear Vertical/Horizontal (линейная) — чаще применяется в каналах управления: ELRS, Crossfire, 868/915 МГц. Даёт хороший радиус покрытия, но сильнее зависит от положения аппарата в пространстве.
Усиление антенны (Gain, dBi)
Именно усиление определяет компромисс между дальностью и сектором покрытия.
• 2–3 dBi — всенаправленные Omni-антенны. Максимальная свобода манёвра и покрытие 360°.
• 9–20 dBi — направленные системы: Patch, Helical, Yagi. Позволяют работать на серьёзных дистанциях, но требуют точного наведения, поскольку луч становится узким.
Диаграмма направленности (Beamwidth)
Чем выше усиление — тем уже рабочий сектор.
• Горизонтальный угол определяет допустимое отклонение дрона по азимуту.
• Вертикальный угол особенно критичен при работе с перепадами высоты. Узкий луч может «потерять» аппарат даже при хорошем RSSI.
КСВ / VSWR
Ключевой параметр согласования антенны и тракта.
• Идеал — 1.0
• Рабочая норма — 1.2–1.5
• Выше 2.0 — уже риск перегрева и деградации передатчика.
Высокий КСВ означает, что часть мощности отражается обратно в модуль вместо выхода в эфир.
Кабель выноса — главный источник потерь
На практике именно кабель чаще всего «убивает» весь выигрыш от хорошей антенны.
• На 5.8 ГГц дешёвый RG174 способен съесть усиление буквально за пару метров.
• Для длинных выносов используют низкопотерные коаксиалы: LMR-400, RG-223 и аналогичные.
• Каждый переходник и разъём добавляет потери. Один SMA/RP-SMA переход — это примерно минус 0.5 дБ.
Типовые конфигурации
Система| Антенна| Особенности
Видео 5.8 ГГц| Triple Feed Patch / Helical| Высокая дальность, узкий сектор
ELRS 750/915| Yagi / Moxon| Стабильный линк за пределами прямой видимости
Универсальный вынос| Pagoda / Mushroom на мачте| Хорошее круговое покрытие
Практика эксплуатации
• При длине трассы более 10–15 метров пассивный вынос часто становится неэффективным. Тогда используют активные репитеры: приёмник размещается прямо у антенны, а вниз передаётся уже цифровой поток или видеосигнал.
• Мачтовые системы требуют грозозащиты. Без разрядников первый же близкий разряд может уничтожить тракт.
• Все внешние соединения обязательно герметизируются: термоусадка с клеем, сырая резина, влагозащита разъёмов.
В современных условиях FPV уже давно превратился в полноценную радиосистему, где успех определяется не только мощностью передатчика, но и грамотной архитектурой антенн, кабелей и размещения оборудования.Теги:
#FPV #Дроны #РЭБ #Связь #Антенны #ELRS #Crossfire #FPVDrone #Радиосвязь #UAV #DroneTech #Тактика #5_8GHz #RF #ВоенныеТехнологии #БПЛА
Визуал:

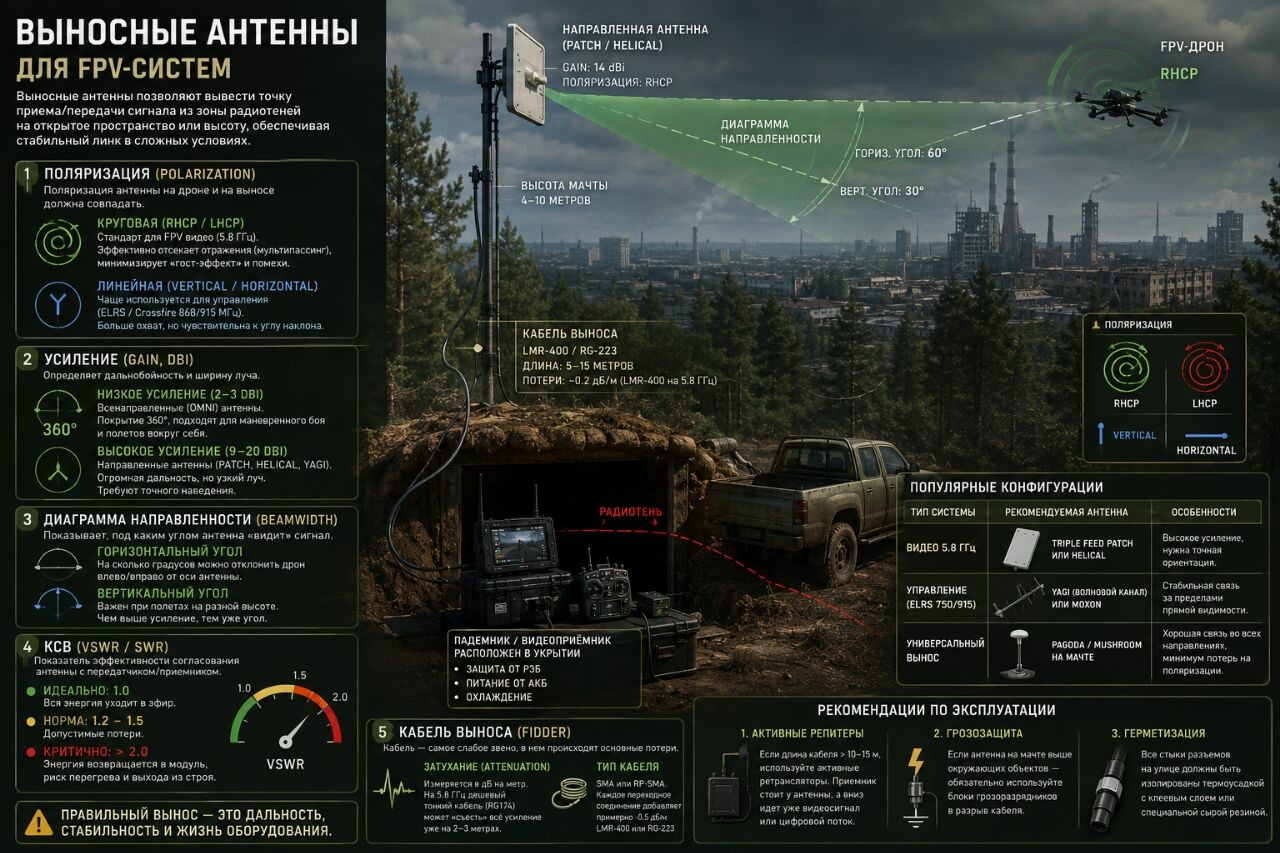

Схематичная инфографика в стиле military-tech:
